Дренчерные системы

Основным отличием дренчерной системы является то, что она предназначена для тушения очагов возгорания на огромной площади, в отличие от сприклерной системы, которая призвана главным образом локализировать источник возгорания. Срабатывание дренчерной установки происходит при подаче сигнала о возгорании от  пожарной сигнализации или в ручном режиме, что позволяет оперативно предотвратить пожар ещё на начальной стадии (при выделении дыма).

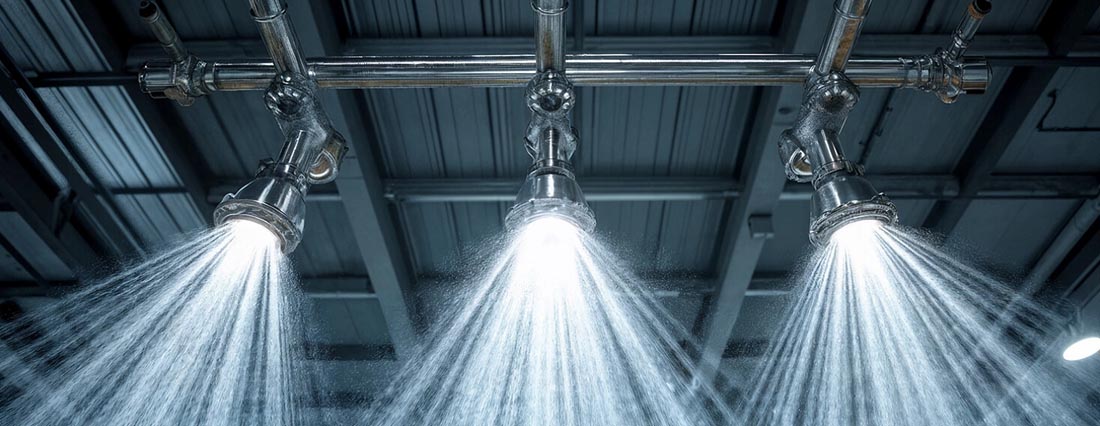

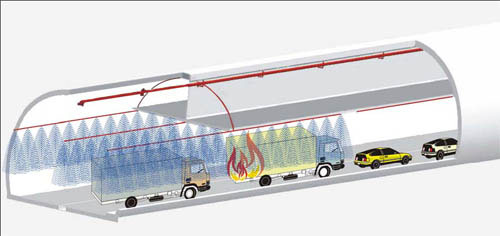

Актуальность использования данной системы на объектах повышенной пожарной опасности также продиктована её способностью создавать водные завесы. С их помощью помещение, в котором произошло возгорание, изолируется посредством завесы воды, что препятствует дальнейшему распространению огня. В зависимости от конструкции и мощности самой системы такая завеса может длительное время удерживать внутри горящего помещения не только непосредственно огонь, но различные продукты горения (дым, токсичные пары, тепловое излечение и проч.). В силу этого элементы дренчерной установки в большинстве случаев монтируются не только в самих помещениях, но и во входных и въездных проёмах.

Конструктивные элементы дренчерной системы.

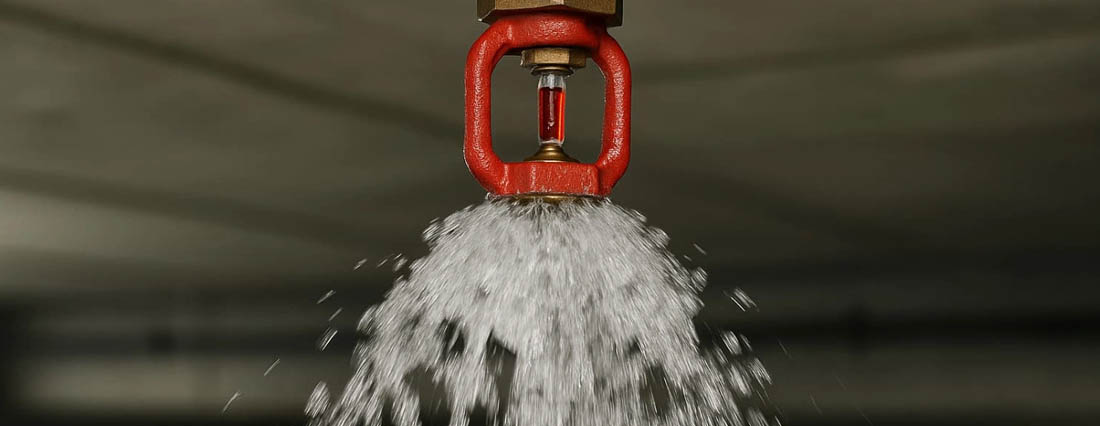

Принципиальным отличием дренчерной системы от спринклерной является наличие дренчерных оросителей, посредством которых осуществляется подача воды в помещение, где возник очаг возгорания. Все дренчерные системы делятся на 2 основных вида:

• системы автоматического управления;

• системы ручного управления.

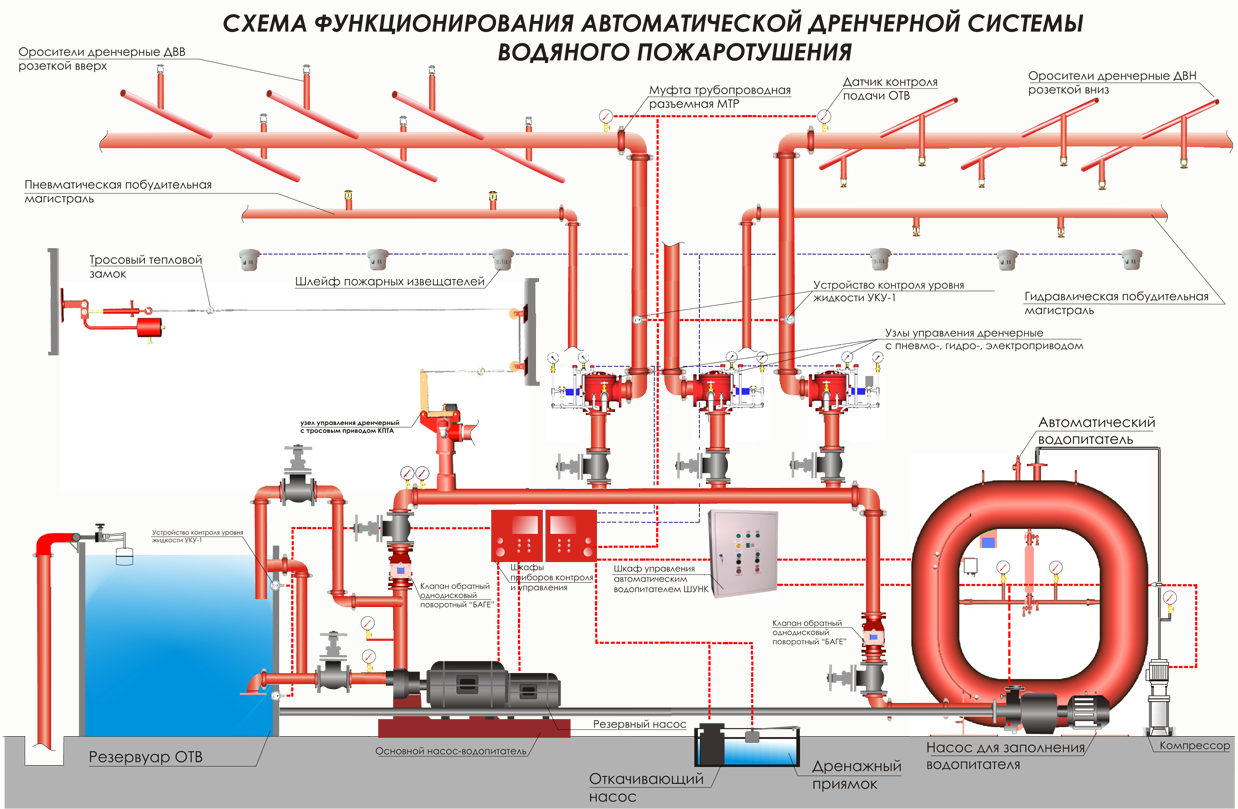

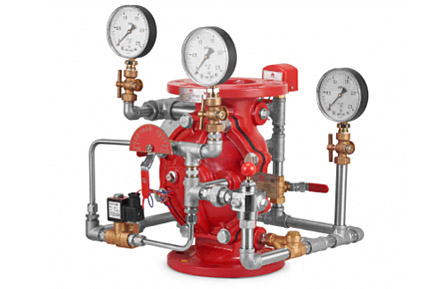

Системы автоматического управления оснащаются клапаном группового действия. Он монтируется на трубопроводе, соединенным с основными источниками водного питания, и располагается выше задвижки. Клапан соединяется непосредственно с дренчерной системой и сетью побудительных водопроводов. В зависимости от температурного режима, преобладающего на том или ином объекте, побудительные водопроводы могу заполняться водой или сжатым газом.

Активизация дренчерной системы в автоматическом режиме может происходить двумя способами:

• посредством КГД (клапанов группового действия);

• посредством задвижек (клинкетов) и электроприводных вентилей.

Первый способ характерен для тросовой, гидравлической и пневматической установок побудительных водопроводов. Второй – для электрических систем. О том, что собой представляют указанные установки речь пойдёт несколько позже.

Дренчерная установка имеет два источника водопитания: один, предназначенный для интенсивного тушения возгорания в течение первых 10 минут, второй – для последующего тушения в течение 1 часа.

В зависимости от степени пожарной опасности на объекте различают 2 типа дренчерных систем:

1. заливные (взрывоопасное производство);

2. сухотрубные (невзрывоопасное производство).

Заливные системы предусматривают установку дренчеров розетками вверх, а сухотрубные – вверх или вниз. Каждый сектор или водная завеса оснащается отдельным клапаном группового действия, клинкетом или вентилем управления.

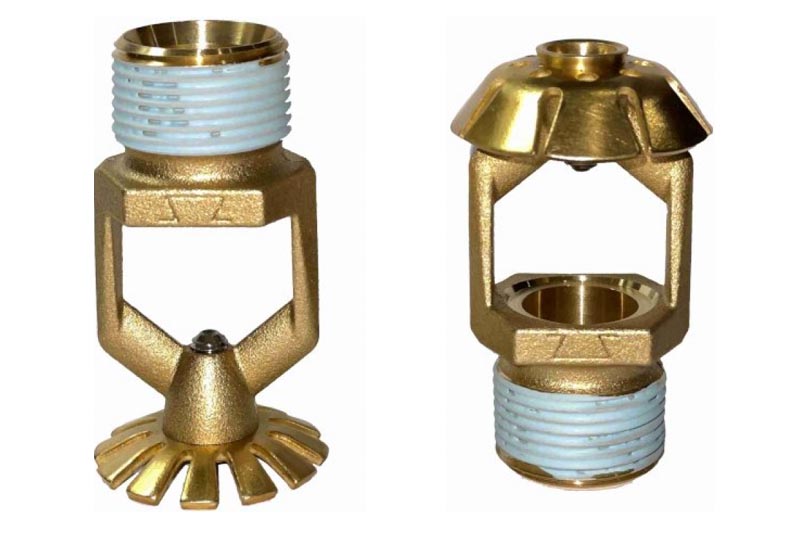

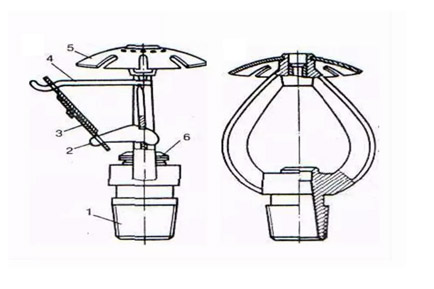

По конструктивному строению дренчеры делятся на 2 вида:

• лопаточные дренчеры используют в диафрагме (диаметр выходного отверстия составляет 12 мм);

• розеточные дренчеры применяют для организации водной завесы (диаметр входного отверстия может быть 10 мм, 12 мм, 16 мм).

Один дренчер рассчитан на площадь в 9 м. Расстояние между самими дренчерами должно составлять 3 м., а между дренчерами и стеной – 1,5 м. При орошении вертикальных плоскостей или организации водных завес расстояние между дренчерами рассчитывается исходя из количества расхода воды 0,5 л/с:1 м. ширины поверхности или проёма.

Принцип работы дренчерной системы.

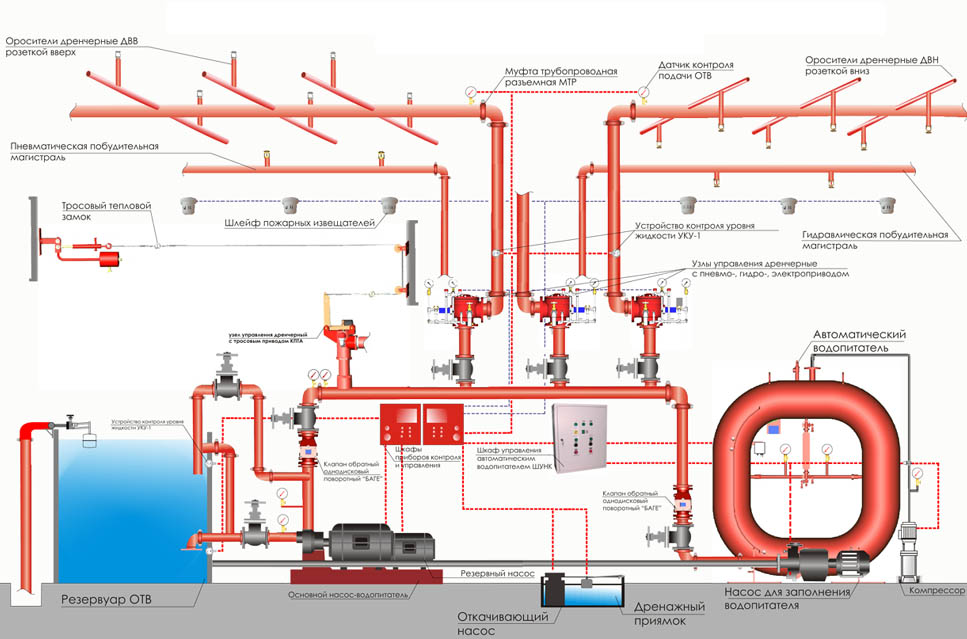

Подача воды в дренчеры пожарной системы тушения происходит из распределительного водопровода, связанного с насосной станцией. Сам распределительный водопровод производится из стальных труб (диаметр может быть различным), которые соединяются во фланцах путём сварки. При определении диаметра трубопровода оптимальным способом является взятие за основу скорость движения воды. В подводящих и питательных водопроводах она составляет не больше 3-х м/с, а в распределительных – не больше 10 м/с. Необходимость насосной станции продиктована отсутствием требуемого давления в основном водопроводе. В её конструкцию входит узел управления, сам водяной насос, контрольно-измерительное оборудование, посредством которого происходит регулировка подачи воды (манометры, датчики давления) и системы обеспечивающие электроснабжение с функцией автоматического включения резерва.
