Адресная система

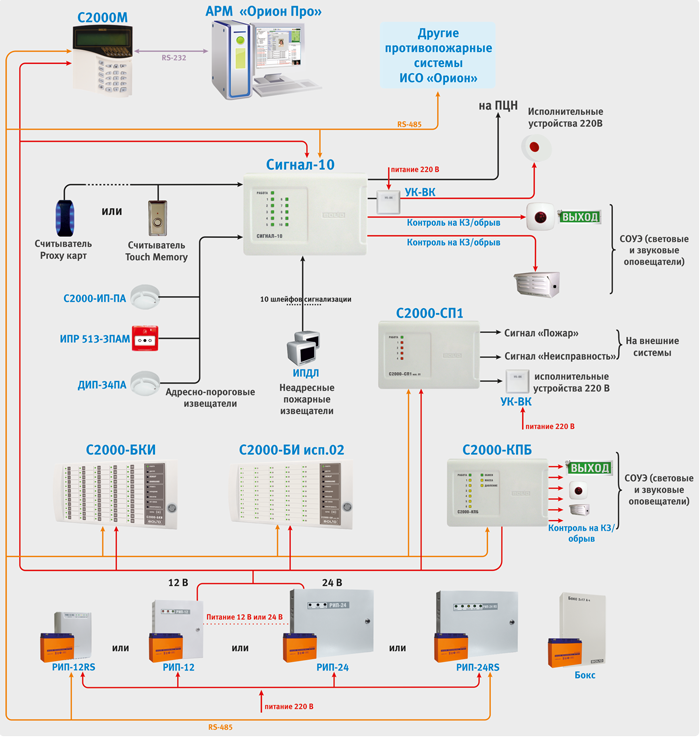

Адресно-пороговая система пожарной сигнализации

Отличие адресно-пороговой системы сигнализации от традиционной заключается в топологии построения схемы и алгоритме опроса датчиков.

Приёмно-контрольный прибор циклически опрашивает подключенные пожарные извещатели с целью выяснить их состояние. При этом каждый извещатель в шлейфе имеет свой уникальный адрес и может находиться уже в нескольких статических состояниях: норма, пожар, неисправность, внимание, запылён и проч.

При этом извещатель самостоятельно принимает решение о переходе из одного состояния в другое, а приемно-контрольный прибор дополнительно контролирует нарушения адресного шлейфа сигнализации.

В отличие от традиционных систем подобный алгоритм работы позволяет с точностью до извещателя определить место возникновения пожара. Топология адресного шлейфа может быть свободной (шина, звезда, кольцо, кольцо с ответвлениями).

Адресно-аналоговая система пожарной сигнализации

Адресно-аналоговые системы на текущий момент являются самыми прогрессивными, они обладают всеми преимуществами адресно-пороговых систем, а также дополнительным функционалом. В таких системах решение о состоянии адресного извещателя принимает БПК на основе измеренных извещателем параметров окружающей среды (оптической плотности в дымовой камере, температуры, концентрации CO).

В конфигурации БПК для каждого подключенного адресного устройства задаются пороги срабатывания (Норма, Внимание, Пожар, Требуется обслуживание). Это позволяет гибко настраивать режимы работы пожарной сигнализации для различных эксплуатационных условий (наличие в защищаемых помещениях пыль, производственной задымленности и др.), автоматически изменять их в зависимости от времени суток. БПК постоянно производит  опрос подключенных устройств и анализирует полученные значения, сравнивая их с пороговыми значениями, заданными в его конфигурации.

Аналогично адресно-пороговой СПС топология адресной линии связи, к которой подключены извещатели, может быть произвольной (шина, звезда, кольцо, кольцо с ответвлениями). Однако, наличие двух независимых портов для подключения адресной линии у БПК и изоляторов короткого замыкания, позволят не только сохранять работоспособность линии в случае аварии, но и локализовывать ее географически с точностью до адресного устройства.

Перечисленные особенности формируют такие преимущества перед другими видами систем пожарной сигнализации, как раннее обнаружение возгораний, низкий уровень ложных тревог. Контроль запыленности дымовых пожарных извещателей в режиме реального времени позволяет заранее выделить извещатели, перспективные для обслуживания, и составить план для выезда специалистов обслуживающей организации на объект. Количество защищаемых помещений одним БПК определяется адресной ёмкостью этого устройства.

Радиоканальное расширение адресно-аналоговой системы пожарной сигнализации

При необходимости адресно-аналоговая система может быть дополнена радиоканальной частью. Для этого к БПК подключаются дополнительные адресные радиорасширители, производящие опрос адресно-аналоговых извещателей (радиоустройств) по радиоканалу с двусторонним обменом. Работа БПК с радиоканальными извещателями полностью повторяет принцип работы с их проводными аналогами.

О применимости систем

На первый взгляд, использовать традиционные системы целесообразно на малых и средних объектах, когда одним из главных критериев выбора является относительно низкая стоимость системы. А стоимость системы по большей части определяется стоимостью извещателя. На сегодняшний день обычные неадресные извещатели относительно дёшевы.

Несмотря на то, что использование современных алгоритмов цифровой обработки сигналов в приёмно-контрольных приборах позволяет существенно повысить надёжность детектирования сигнала от извещателей, и как следствие – снизить вероятность ложных тревог, всё-таки нужно учесть, что зачастую такие извещатели не обеспечивают достаточного уровня надёжности. И – как следствие данного факта – необходимость установки в одном помещении как минимум двух или даже трёх извещателей. Традиционные системы не обеспечивают удобства и в монтаже – шлейфы в таких системах могут быть только радиальными. Соответственно, при увеличении масштаба системы будут значительно возрастать затраты на линии связи. Когда критерий надёжности выходит на первый план, можно уже говорить об установке адресно-пороговой или адресно-аналоговой системы на объекте.

На тех же самых малых и средних объектах целесообразно использовать адресно-пороговые системы, сочетающие преимущества адресно-аналоговых и традиционных систем. При этом  появляется возможность установки в помещении одного извещателя (стоимость которого несколько ниже, чем стоимость адресно-аналогового извещателя), организации линии связи (шлейфа сигнализации) свободной топологии (шина, звезда, кольцо, кольцо с ответвлениями), а также отпадает необходимость использовать ВУОСы. Однако стоит учесть, что для таких систем нет возможности использовать изоляторы короткого замыкания в шлейфе, а также определять точное место обрыва кольцевого шлейфа. Обслуживание таких систем проводится также в планово-предупредительном порядке.

Адресно-аналоговые системы лишены таких недостатков  В программном обеспечении микроконтроллеров адресно-аналоговых извещателей компании «Болид» внедрены алгоритмы, исключающие ложные срабатывания при различных воздействиях окружающей среды.

Преимущества монтажа таких систем очевидны:

Радиоканальное расширение адресно-аналоговой системы применяется для тех помещений объекта, где прокладка проводных линий по тем или иным причинам невозможна. Например, при оборудовании исторических памятников, помещений с уже завершенной дорогостоящей отделкой и т.п.

Монтаж радиоканальной сигнализации требует значительно меньших затрат из-за отсутствия проводов. С другой стороны, стоимость самих радиоканальных устройств выше их проводных аналогов, а процедура пуско-наладки системы может быть более трудоемкой из-за невозможности точного расчета помеховой обстановки на объекте и нелинейной зависимости уровня сигнала в радиоканале от параметров несущих конструкций. Стоимость владения радиоканальной системой также будет выше проводной за счет необходимости регулярной замены элементов питания.
